進入了第四堂課，工程圖也進入我們的教材了
【六層樓的樓梯】
樓梯11階(寬27.5cm，高18.5cm)
樓層間距12cm、扶梯2cm、扶手至階梯間距90cm
看到手繪圖我都傻眼了
這次，我決定詳細介紹整個施工圖的過程
但我還是有省略許多很小的步驟，畫這個還真的不容易
想不到我居然可以完成耶~世界上真的什麼事都可能發生

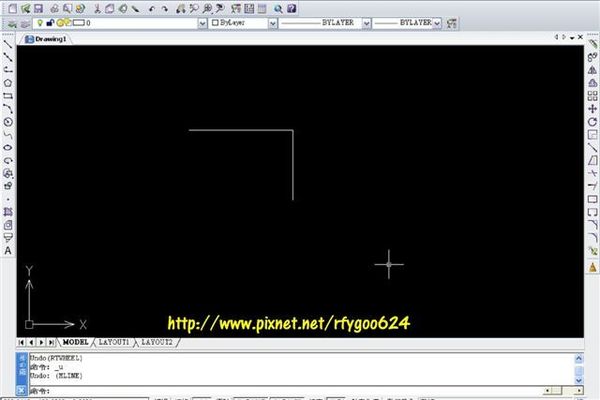

step1：利用"直線"畫出27.5*18.5之半矩形。
step2：用"複線"在中點處畫出90cm扶梯與階梯之距離，並"炸開"複線

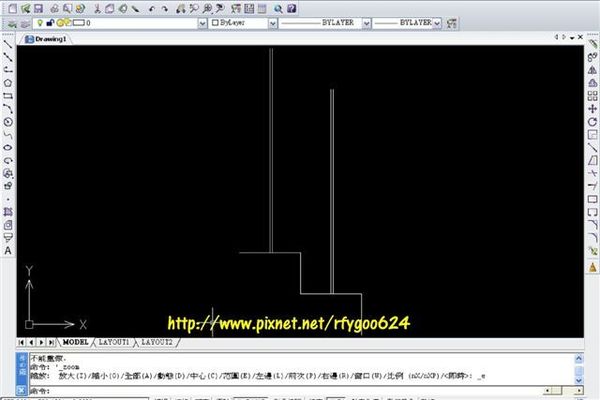

step3：複製第2個階梯連結在第1階下方。
step4：用"建構線"畫出扶梯

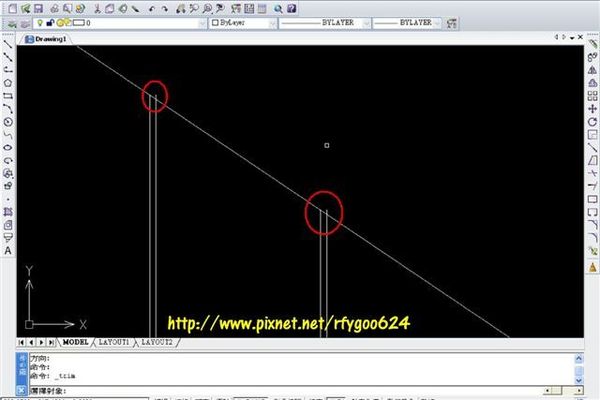

step5：裁剪掉凸出的線

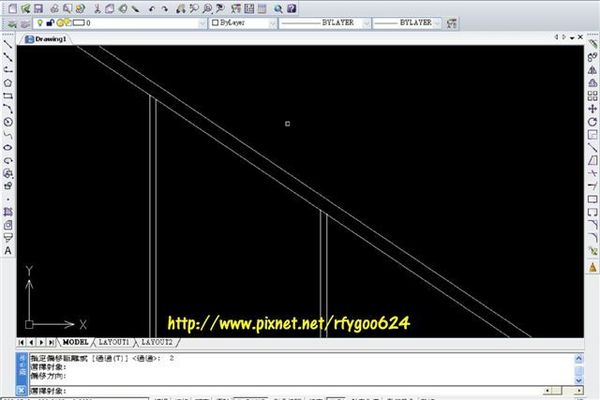

step6：複製第一條建構線，構成間距2cm之扶手。

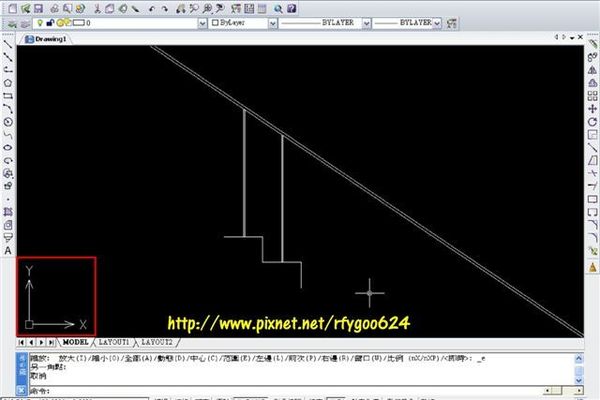

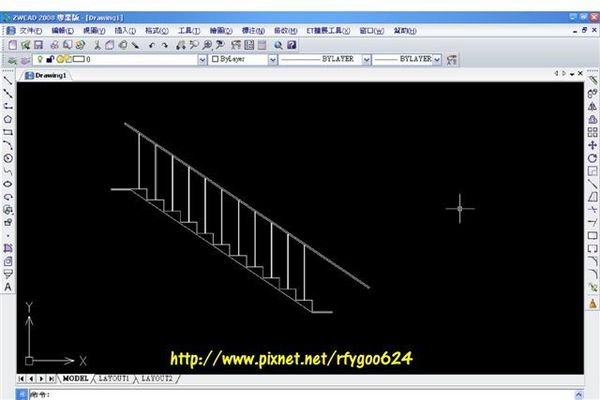

step7：整時整個畫面大致上如下，然後要轉x、y軸座標。
step8：利用"工具/新建ucs/三點"將座標軸轉至與階梯同向。
step9：利用"矩形陣列"將11階階梯完成，記得將座標軸轉回原本方向(工具/新建ucs/世界)
step10：利用"複線"畫出樓層間之地板(靠上，12cm)，之後"炸開"分解兩條線
step11：利用"裁剪"將扶梯截出適當長度

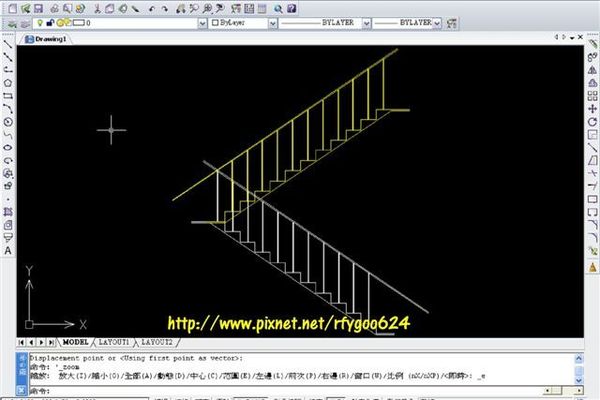

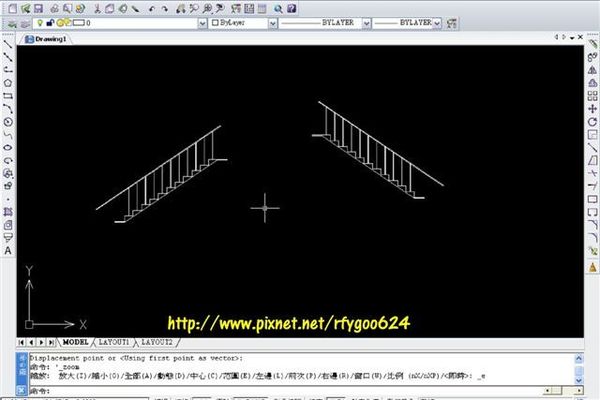

step12："複製"整個樓梯，並"鏡射"翻轉。

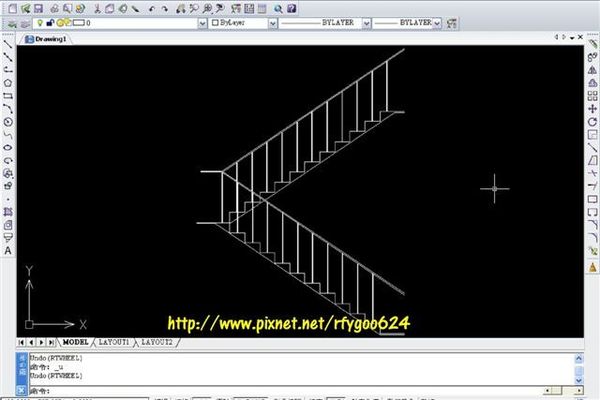

step13：先將翻轉之樓梯疊至第一層樓梯，並將重疊之兩條線刪除。(重疊線我沒有標明)

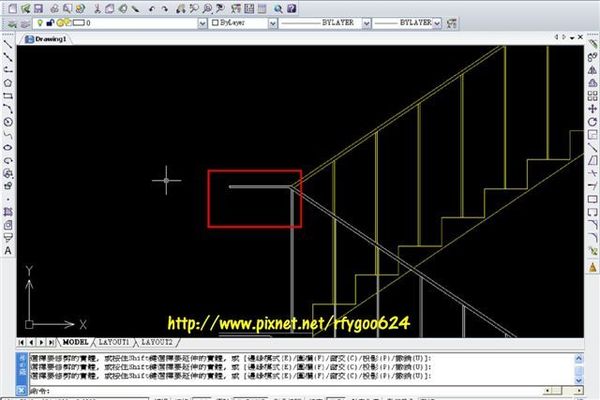

step14：利用"縮放"功能，把細部放大後，將管內之黃線刪除
step15：細部處理完後，裁掉多於之線，作出扶手
step16：將兩隻樓梯都弄一樣的顏色，一層樓即完成。

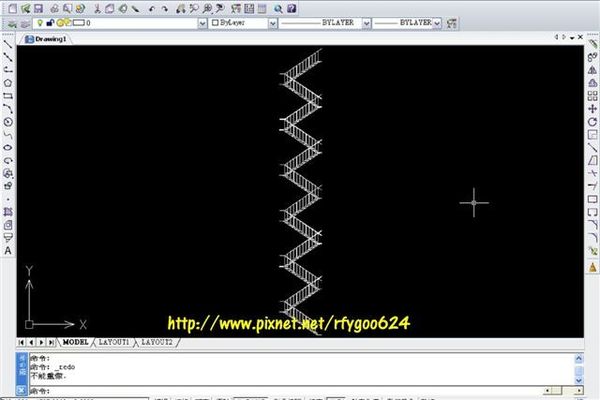

step17：利用"矩形陣列"，完成六層樓。
step18：畫出一張A4大小之框(21cm*27cm)

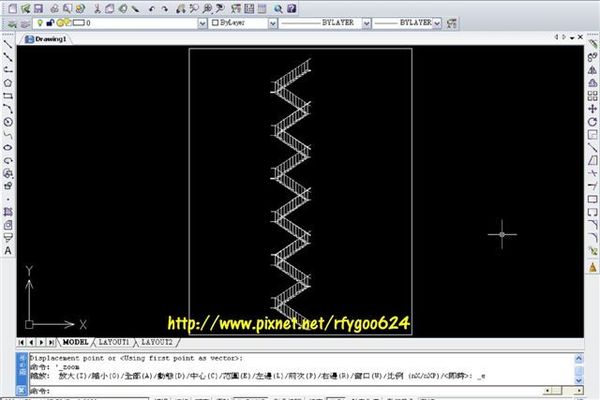

step19：將框移至圖上，比較容易。不要用圖移框，較耗時費力。
step20：將整張圖90°旋轉

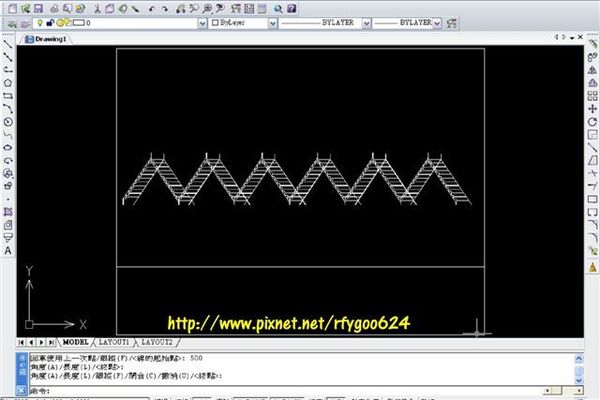

step21：下方5cm處，畫一條直線。(可利用"物件追蹤"及"物件鎖點"之功能)
step22：打上文字之部分有點複雜，文字非常之難說明，故省略。
哈哈，反正說了你們也聽不懂，除非真的想學再問吧，但我相信不會有這種人的。
呼！利用２２小步驟解說完畢，不過，這張圖我們可是畫了將近一堂課
我在家重畫的時候，不斷遇到瓶頸，而且又忘的差不多＝"＝
真不知下兩堂課要畫什麼？
繪圖員需要極大的耐心與細心，才能製作出一張完美的圖。
